- 표준용
- 다양한 resonance variant대응
- 비접촉 센서
- Frequency range: 30Hz to 1MHz
[더블이엔]은 광섬유 센서 분야를 선도하는
프랑스 Phonoptics社의 한국 대리점입니다.
프랑스 Phonoptics社의 한국 대리점입니다.
기존 전기식 압력센서가 측정하기 어려운 환경을 위한 새로운 솔루션
Alpheus는 광섬유 기반의 초소형 Dynamic Pressure Sensor로, 고주파 압력 변동 및 Acoustic Wave 측정이 필요한 다양한 산업 환경에 최적화되어 있습니다.
Alpheus는 광섬유 기반의 초소형 Dynamic Pressure Sensor로, 고주파 압력 변동 및 Acoustic Wave 측정이 필요한 다양한 산업 환경에 최적화되어 있습니다.
용도
고온, 전자기파, 고주파, 방사선 등의 가혹 환경에 설치된 제조설비, 장비의 유용한 압력 정보 모니터링
- 제트 엔진 연소실 압력 변동 측정, 가속기 및 초음속 풍동 시험
-
2. 발전 & 가스터빈 산업
- 가스터빈 연소 진동(Combustion Dynamics) 모니터링 및 화염 안정성 평가
-
3. 석유화학 & 방폭 위험구역
- ATEX 고위험 영역 내 배관 동압 및 폭발파 측정
-
4. R&D & 첨단 연구소
- 플라즈마 환경, 고전압/강한 전자기장 내 고정밀 압력 데이터 수집
장점
-
신호 전송 거리
up to 5Km long -
협소한 공간 설치가능
0.5 gram, 3.2mm dia (Alpheus100) -
고주파 응답
30 kHz ~ 1 MHz의 공진주파수 제공 -
고온에서 사용가능
Alpheus UHT 850°C (1000°C 옵션) -
전자파, RF, EMI 의 영향 없음
-
폭발, 습기 및 방사선 환경에서 안전하게 사용
-
다양한 DAQ(데이터수집장치) 시스템 적용 가능
-
비접촉 센서(no contact)
제품
- Sensor Probe
- Signal Conditioner
- 시스템 구성 예시
Alpheus standard
| 3.2mm diameter probe diameter | -40 °C ~ 125 °C 사용온도 |
|
|
|

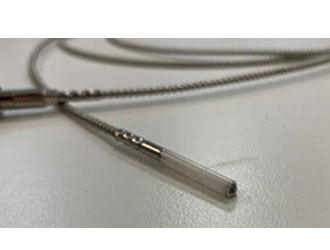

Alpheus HT
| 3.2mm diameter probe diameter | -40 °C ~ 300 °C 사용온도 |
|
|
Alpheus THT
| 3.2mm diameter probe diameter | -40 °C ~ 600 °C 사용온도 |
|
|
Alpheus UHT
| 3.2mm diameter probe diameter | -40 °C ~ 850 °C 사용온도 |
|
|
Myotis
| Standard version 특징 | 800kHz Bandwidth(-3dB) |
|
|
MiniMyotis
| Noise eater function 특징 | 800kHz Bandwidth(-3dB) |
|
|

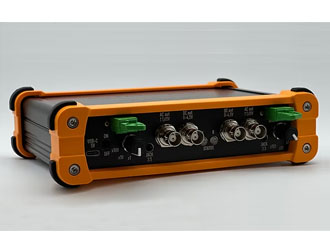

MiniMyotis 2channels
| Noise eater function 특징 | 800kHz Bandwidth(-3dB) |
|
|
MiniMyotis 4channels
| Noise eater function 특징 | 800kHz Bandwidth(-3dB) |
|
|

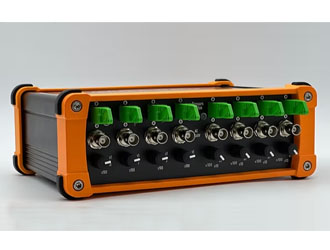

MiniMyotis 8channels
| OEM Low-noise 특징 | 800kHz Bandwidth(-3dB) |
|
|
MicroMyotis SFP module
| OEM 특징 | 650kH Bandwidth(-3dB) |
|
|
Breakout unit for MicroMyotis
| OEM 특징 | |
|
|
Breakout unit for MicroMyotis 4channel
| OEM 특징 | |
|
|
FAQ
1. 광섬유 동압센서는 어떤 제품인가요?
광섬유 동압센서는 광섬유 기반의 초소형 고주파 동적 압력센서(Fiber-Optic Dynamic Pressure Sensor)입니다. 고주파 압력 변동과 Acoustic Wave를 측정할 수 있으며, 터빈•압축기•고전압 설비•용접•NDT 등 다양한 산업 분야에 적용할 수 있습니다.
2. 광섬유 동압센서는 일반 압력센서와 무엇이 다른가요?
광섬유 동압센서는 광섬유 방식을 사용하여 신호를 전달하며, 기존 전기식 압력센서로 측정하기 어려운 고주파, EMI/RFI, 고전압 및 협소한 공간에서의 측정에 강점을 가지고 있습니다.
3. Alpheus는 어느 정도의 고주파까지 측정할 수 있나요?
Alpheus는 모델에 따라 30 kHz~1 MHz급 공진주파수를 제공합니다.
4. Alpheus 센서를 좁은 공간에 설치할 수 있나요?
네. Alpheus는 소형 센서 설계가 가능한 제품군으로, 좁은 공간이나 접근이 어려운 위치에서의 측정에 활용할 수 있습니다. 터빈, 덕트, 배관 및 기타 제한된 설치 공간에서 고주파 압력 측정이 필요한 경우 특히 유용합니다.
5. Alpheus는 고온 환경에서 사용할 수 있나요?
네. 사용 온도에 따라 Standard, HT, THT, UHT 제품군을 선택할 수 있습니다.
특히 Alpheus UHT는 최대 850°C, 400~1,000 kHz급의 초고온•고주파 동적 압력 측정을 지원합니다.
※ 세부 사용 온도는 모델 및 설치 조건에 따라 달라질 수 있습니다.
6. EMI/RFI가 강한 환경에서도 사용할 수 있나요?
네. Alpheus는 광섬유 기반 센서이므로 전기식 센서와 비교하여 EMI/RFI의 영향을 받지 않습니다. 고전압 설비, 변압기, 전력설비, 고주파 용접 및 Arc 발생 환경 등 전기적 노이즈가 강한 환경에서 활용할 수 있습니다.
7. 터빈이나 항공엔진의 압력 측정에 사용할 수 있나요?
네. Alpheus는 터빈 및 압축기의 고주파 동적 압력 측정에 적합합니다. 특히 Compressor Stall Analysis, Turbine Analysis와 같이 빠른 압력 변동과 Acoustic Signal의 분석이 필요한 분야에 활용할 수 있습니다.
8. 고전압 설비나 수중에서도 사용할 수 있나요?
네. 광섬유 기반의 Alpheus는 고전압 및 강한 전자기 환경 또는 수중환경에서의 동적 압력•음향 측정에 활용할 수 있습니다.
9. Alpheus는 별도의 신호 처리 장비가 필요한가요?
Alpheus와 같은 광섬유 센서는 광신호를 전기적인 측정 신호로 변환하기 위한 Signal Conditioner와 함께 사용합니다. Phonoptics의 Myotis, MiniMyotis 또는 MicroMyotis와 같은 Signal Conditioner를 통해 DAQ, 오실로스코프 등의 일반적인 측정 시스템에 연결할 수 있습니다.
10. Alpheus 모델은 어떻게 선택해야 하나요?
센서 모델은 측정 주파수, 압력 범위, 사용 온도, 설치 공간 및 설치 환경을 종합적으로 고려하여 선정합니다.
아래 정보를 알려주시면 적합한 Alpheus 모델과 측정 시스템을 제안해 드립니다.
• 측정 대상
• 압력 범위
• 관심 주파수 대역
• 사용 온도
• 설치 공간
• 설치 방법
• EMI/RFI 환경 여부
• 사용 중인 DAQ 또는 Oscilloscope
