스트레인게이지

[더블이엔]은 EAP 센서(전기활성고분자센서, Electro-Active Polymer sensor)의 특허기술을 이용한 변이센서(displacement sensor) 분야를 선도하는 덴마크의 ElastiSense ApS사의 한국 대리점입니다.

ElastiSense사의 “신축성 스트레인게이지”는 움직이는 부품이 없고 신축성이 좋으며 가혹한 기후환경을 포함한
다양한 용도에서 사용이 가능합니다.
스트레인게이지  자리온 타이틀

획기적인 EAP 센서 기술로 정밀하면서도 기계적으로 유연한 스트레인게이지(Displacement sensor)

1. 산업용 설비/기계

- 공장자동화 설비(factory automation)

2. 중장비/차량

(off-road vehicles)

3. 구조물 상태 모니터링

(SHM, structural health monitoring)

4. R&D 및 다양한 용도에 적용 가능

(기존 변위센서/스트레인게이지 용도 외 적용이 어려웠던 환경)

스트레인게이지 스트레인게이지
산업용 설비/기계 중장비/차량
스트레인게이지 스트레인게이지
구조물 상태 모니터링 R&D 및 다양한 용도에 적용 가능
 비파괴검사 타이틀-장점

1. EAP(elecro-active polymer) 소재

- 뛰어난 신축성

- mis-alignment 견딤

- overstroke 견딤

2. 실리콘고무로 encapsulation

- 방진/방수 성능(IP68)

- DS series

3. 가혹환경에 사용 가능

4. 움직이는 부품이 없음

- DS series

5. 출력 신호 선택 가능

- 4 ~ 20mA standard 등

6. 먼지, 물, 충격 등의 환경에서도 사용가능

- 기존의 비접촉 또는 피스톤방식의 스트레인게이지를 사용할 수 없는 환경

- DS series

7. Out-door 환경에 사용가능

- 비, 자외선, 바람, 폭염, 혹한의 기상조건을 견딤

- DS series

8. 설치, 운영, 유지보수의 노력과 비용 절감

- 기존 센서와 달리 어려운 설치, 보호, 청소가 필요 없음

- DS series

 자리온 타이틀

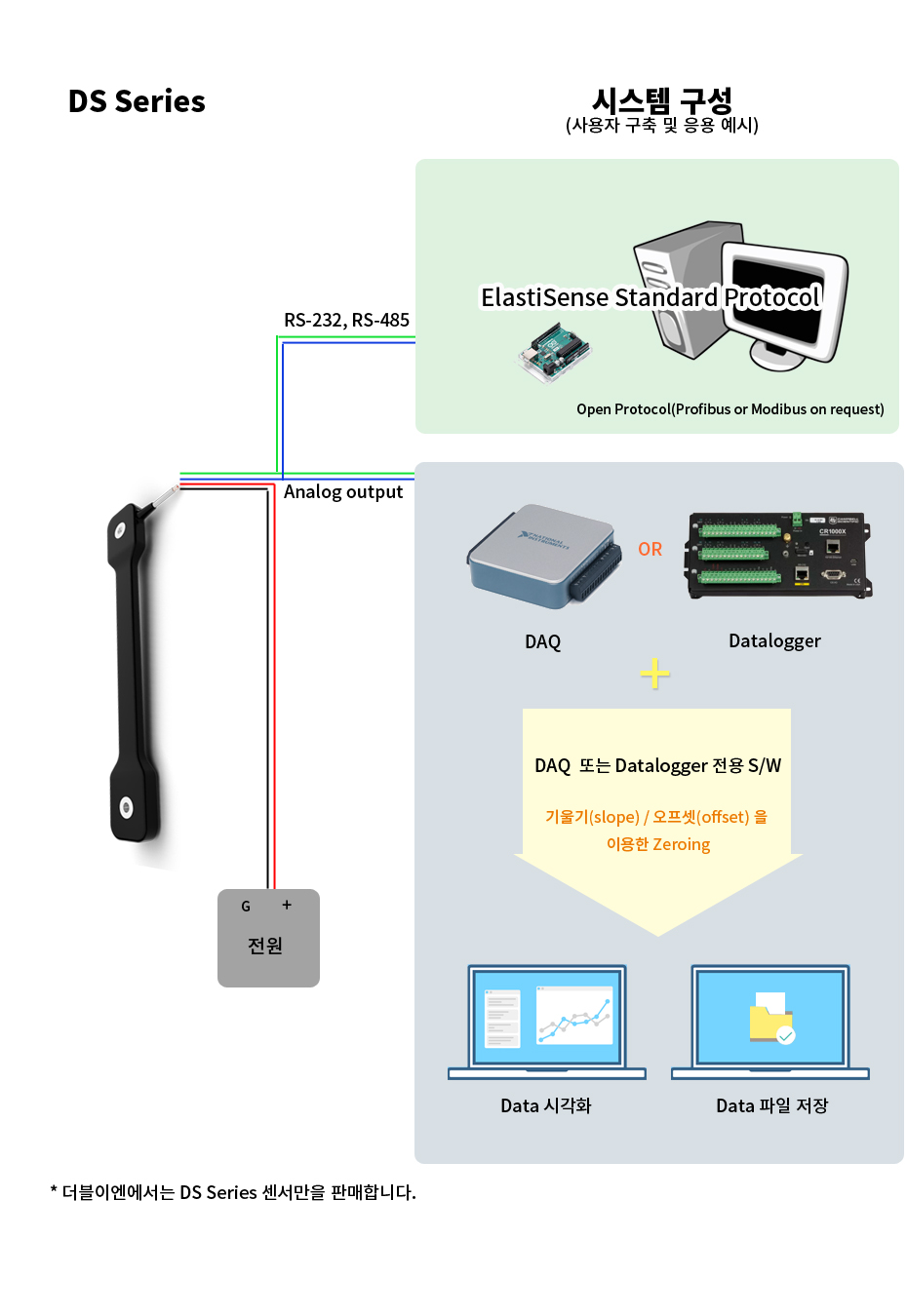

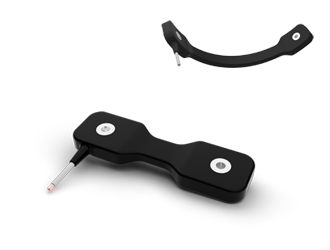

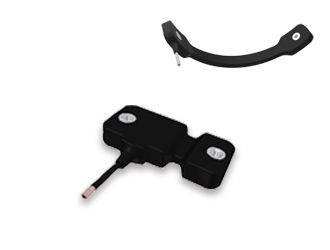

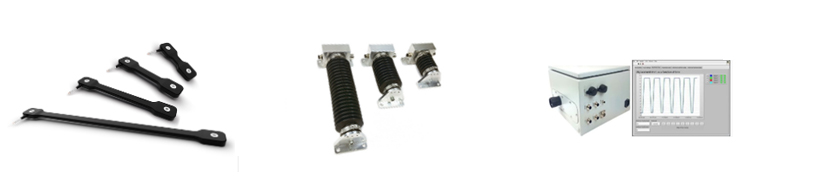

1. DS series(신축성 스트레인게이지)

DS20 DS50 DS100

DS20

  • 측정범위 : 20mm
  • Accuracy : 0.5% F.S.
  • Resolution : 0.025% F.S.
  • Sampling rate : 1000 samples/sec
  • 사용온도 : -40 ~ 85℃
  • IP 등급 : IP68
  • 무게: 76g

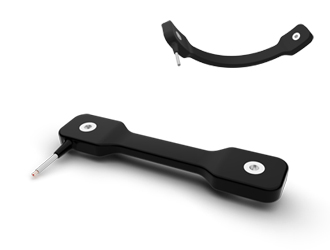

DS50

  • 측정범위 : 50mm
  • Accuracy : 0.5% F.S.
  • Resolution : 0.025% F.S.
  • Sampling rate : 1000 samples/sec
  • 사용온도 : -40 ~ 85℃
  • IP 등급 : IP68
  • 무게: 84g

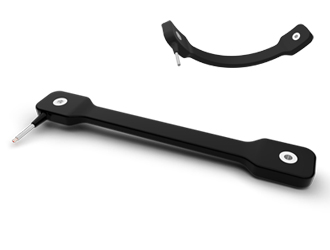

DS100

  • 측정범위 : 100mm
  • Accuracy : 0.5% F.S.
  • Resolution : 0.025% F.S.
  • Sampling rate : 1000 samples/sec
  • 사용온도 : -40 ~ 85℃
  • IP 등급 : IP68
  • 무게: 97g

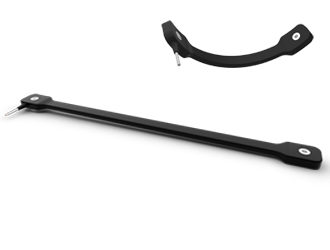

DS250

DS250

  • 측정범위 : 250mm
  • Accuracy : 0.5% F.S.
  • Resolution : 0.025% F.S.
  • Sampling rate : 1000 samples/sec
  • 사용온도 : -40 ~ 85℃
  • IP 등급 : IP68
  • 무게: 136g

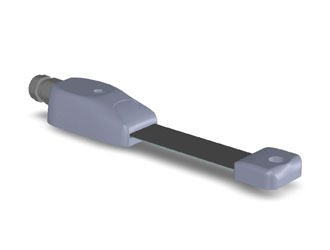

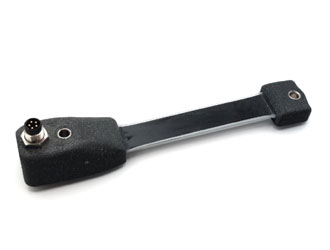

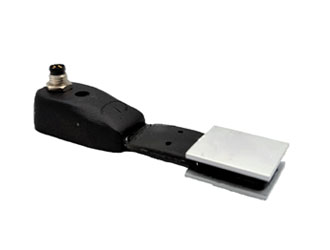

2. EDS series

EDS20 EDS50 EDS100

EDS20

  • 측정범위 : 20mm
  • 전원 : 24VDC
  • 사용온도 : -20 ~ 80℃
  • IP 등급 : IP66(규정된 방향)

EDS50

  • 측정범위 : 50mm
  • 전원 : 24VDC
  • 사용온도 : -20 ~ 80℃
  • IP 등급 : IP66(규정된 방향)

EDS100

  • 측정범위 : 100mm
  • 전원 : 24VDC
  • 사용온도 : -20 ~ 80℃
  • IP 등급 : IP66(규정된 방향)

3. MONITORING SYSTEM

monitoring system

Monitoring system

  • 1~16 sensors 연결 가능
  • Measurement range : 20mm – 100mm
  • Sampling rate : Up to 10 000 samples/sensor/second
  • 사용온도 : -20 to 80 °C
  • ip등급 : IP63 (higher available upon request)

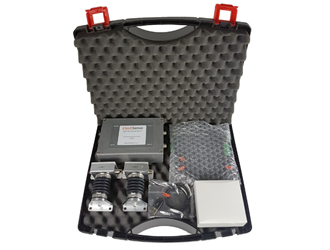

4. Portable test kit

test kit

Portable test kit

  • 선택가능한 센서 : DS와 EDS
  • SW : 시각화 그래프, txt 파일 저장
  • 크기 : 195 x 95 x 49 mm
  • 인터페이스 : widndows PC, usb

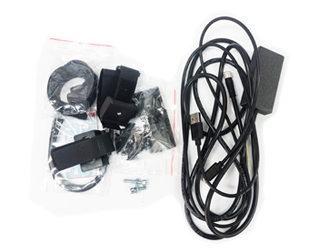

  • DAU(Data acquisition unit) 1pcs Sensor 1~2pcs Accessories

원하시는 사양과 제품 상세 사항은 문의주시면 친절히 답변해 드립니다.
