제품소개 자기 센서

자기 센서

[더블이엔]은 자기광학센서 분야를 선도하는
독일 Matesy GmbH 의 한국 대리점입니다.

Matesy社는 자기광학센서기술(MO: magnetic optical sensor) 기반의 자기장시각화 측정시스템 이외에도 라인홀센서 시스템(MHLS), 영구자석측정시스템(m-axis), 가우스미터(테슬라미터), Radial shaft 검사기(STT)등의 뛰어난 솔루션을 제공하고 있습니다.

용도

혁신적인 기술을 이용하여 자석, 자기장 및 자기 구성 요소 측정 및 시각화 구현

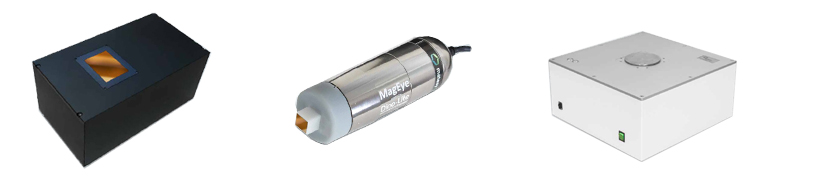

    1. 자기장 시각화 및 측정시스템: cmos-magview, mageye, magview
    • 영구자석의 자화상태 검사
    • 용접부위의 자기 탐상
    • 리니어 및 로터리 엔코더
    • 금속 시리얼번호 인식(예: 자동차)
    • 자성잉크의 품질평가
    • 위폐감별
    • R&D : 금속 및 비자성재료 연구개발
  • 2. 영구자석의 자화각도, 자기모멘트 측정시스템 : m-axis
    • 잔류자기, 자기모멘트, 자화방향 측정
    • 유리/태양광 sputtering
    • Teslameter, Gaussmeter
  • 3. 테슬라미터( 가우스미터): 3MTS
    • 영구자석과 자석 시스템의 품질검사 및 모니터링
    • 자기장과 자석을 이용한 시스템, 프로세스의 개발
    • 자기장 맵핑
    • 생산공정/연구소
  • 4. 자기장 라인 센서 : MHLS(Matesy hall line sensor)
    • 자동차 산업
    • 유리 산업
    • 항공우주
    • 의료 기술
    • 공장 자동화
  • 5. Radial shaft 검사 : STT Shaft twist tester
    • 자동차 산업, 정밀부품생산제조업
  • 6. Fluxgate-magnetometer
    • 지구, 생물 자기장 분야
    • 도시 내 자기장 간섭 및 전력선 위치
장점
  • 자기장 시각화 센서 및 측정시스템 :
    cmos-magview, mageye, magview, MO sensor

    간편한 측정
    자기장의 이미지 시각화
  • 영구자석의 자화각도, 자기모멘트 측정시스템 :
    m-axis

    정밀한 측정
    다양한 매개변수 측정
    간편한 측정
    전용 S/W 제공
  • 테슬라미터(가우스미터):
    3MTS

    폭 4mm, 두께 1mm로 작고 좁은 측정 환경에서 자기장 측정
    12bit 아날로그-디지털 변환
    호스트 PC와의 USB 통신
    소프트웨어 확장 가능한 Library 제공
    기계적 손상 방지를 위한 탄소섬유 홀더 채택
  • 자기장 라인 센서 :
    MHLS(Matesy hall line sensor)

    움직이는 공정(회전장치, 인라인 등) 적용 가능
    소프트웨어 요구사항 감소
    산업용 버스방식(bus system)을 통한 자동화
    빠른 측정 속도
    짧은 사이클 시간 동안 100% 제어 가능
    기존 생산 라인에 통합 가능
    우수한 견고성
  • Radial shaft 검사 :
    STT(Shaft twist tester)

    간단한 이미지 방식의 불량 판별
    전용 S/W 제공
  • Fluxgate-magnetometer

    single axial Fluxgate-Sensors 채택
    아날로그와 디지털 선택 가능
    전기 전도성 물질의 재료 결함 검출에 사용
    디지털 : 교정되어 있어 사용이 간편
    아날로그 : 고도의 필드 분해능 작업에 적합
제품
  • 자기장 시각화 센서 및 측정시스템
  • 영구자석의 자화각도, 자기모멘트
  • 테슬라미터(가우스미터)
  • 자기장 라인 센서(MHLS)
  • Radial shaft 검사(STT)
  • Fluxgate-magnetometer

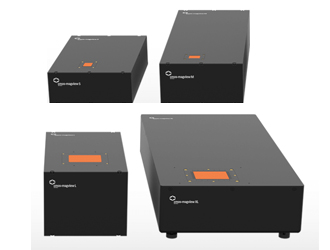

cmos-magview

자기장 시각화 및 측정 특징 S / M / L / XL 종류

Specification

  • Sensor size : up to 45x60mm
  • Measurement time: 1 second
  • Geometric resolution :
    up to 15μm (depending on sensor and camera)

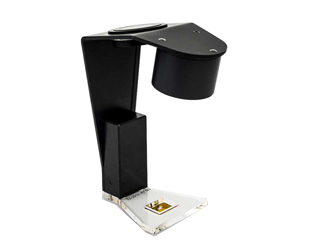

magview

이동식 자기장 시각화 장치 특징

Specification

  • Direct visualization of magnetic fields
  • Sensor size: up to D = 25mm (1inch)
  • Field range 0.01 to 130kA/m (0.1 to 1,600Oe)

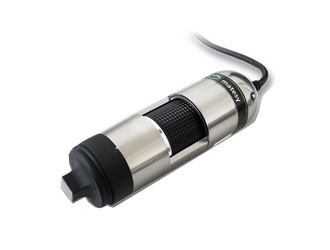

mageye

휴대용 자기장 센서 특징

Specification

  • Direct visualization of magnetic fields
  • Sensor size: up to 8x8mm
  • Field range 0.01 to 130kA / m (0.1 to 1,600 Oe)
  • USB 2.0 interface

MO sensors

자기광학 시각화 센서 특징 Sensor type A, B, C, D, E 종류

Specification

  • The highly sensitive magneto-optical sensors

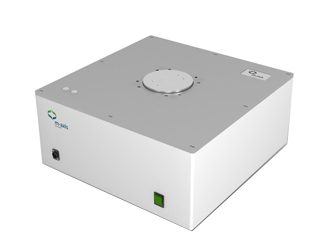

m-axis

영구자석 측정 특징

Specification

  • 자기 모멘트의 결정
  • 잔존율 계산
  • 자화 방향 측정

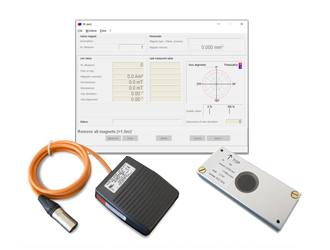

m-axis accessories

m-axis 기본 악세사리 내용

Specification

  • 제공 Software
  • Foot switch
  • Test magnet(시스템 확인을 위한 테스트 마그넷)

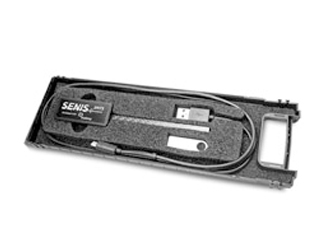

3MTS

3축 홀 프로브 특징 100mT, 500mT, 3T, 20T Measurement ranges

Specification

  • 휴대용
  • Measurement accuracy: 1%
  • F-bandwidth: DC – 500Hz
  • 12-bit A/D conversion
  • EEPROM for calibration data

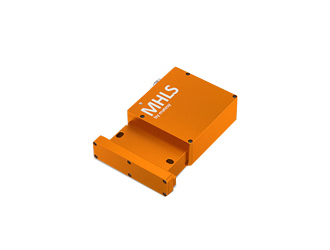

MHLS 80

77,5mm Measuring length 32 pieces 3D sensor

  • Measurement accuracy 3D: 0.5% for ± 800 mT
  • Measuring rate (3D): 200 S/s
  • 3-axis Hall sensors
  • Digital data output

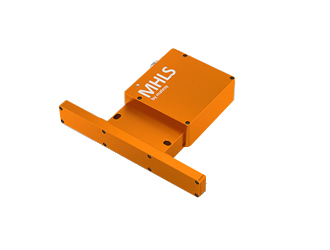

MHLS 160

157,5mm Measuring length 64 pieces 3D sensor

  • Measurement accuracy 3D: 0.5% for ± 800 mT
  • Measuring rate (3D): 200 S/s
  • 3-axis Hall sensors
  • Digital data output

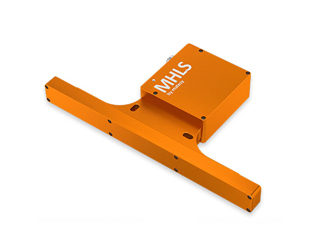

MHLS 240

237,5mm Measuring length 96 pieces 3D sensor

  • Measurement accuracy 3D: 0.5% for ± 800 mT
  • Measuring rate (3D): 200 S/s
  • 3-axis Hall sensors
  • Digital data output

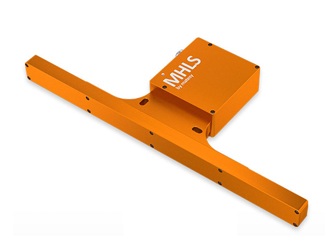

MHLS 320

317,5mm Measuring length 128 pieces 3D sensor

  • Measurement accuracy 3D: 0.5% for ± 800 mT
  • Measuring rate (3D): 200 S/s
  • 3-axis Hall sensors
  • Digital data output

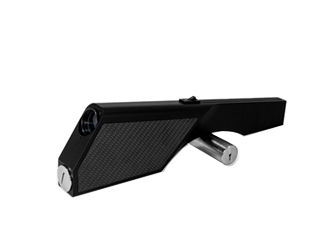

shaft twist tester NO

광학 검사 용도 DP 20 - 500 μm Measuring range

  • Twist depth Dt> 200nm *
  • Axial back focus: 15mm
  • Shaft diameter: 5 - 200mm (STT R150 N 300mm)

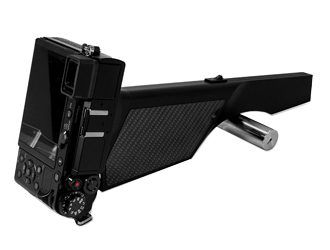

shaft twist tester NK

광학 검사 용도 DP 20 - 500 μm Measuring range

  • Twist depth Dt> 200nm *
  • Axial back focus: 15mm
  • Shaft diameter: 5 - 200mm (STT R150 N 300mm)

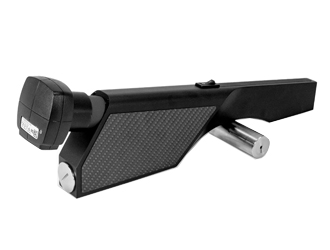

shaft twist tester NV

광학 검사 용도 DP 20 - 500 μm Measuring range

  • Twist depth Dt> 200nm *
  • Axial back focus: 15mm
  • Shaft diameter: 5 - 200mm (STT R150 N 300mm)

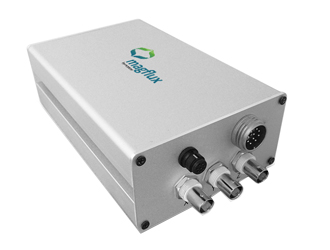

magflux FM-D

Digital 방식 1 Axes

  • Measuring range: +/- 100µT
  • Sampling rate: max. 100Hz
  • Converter depth: max. 24bits
  • Field range: ≤ 5mT

magflux FM-A

Analog 방식 1 or 3 Axes

  • Measuring range: +/- 50 µT (others on request)
