제품소개

변위센서
[더블이엔]은 실리콘고무소재 변위센서(displacement sensor) 분야를 선도하는
덴마크 ElastiSense ApS사와 독일의 Delfa사의 한국 대리점입니다.
실리콘고무 기반의 변위센서는 움직이는 부품이 없고 신축성이 좋으며 잘못된 축 정렬을 견디며 방수성능으로 가혹한 기후환경을 포함한 다양한 용도에서 사용이 가능합니다.
용도

    1. 산업용 설비/기계(factory automation)
  • 2. 중장비/차량(off-road vehicles)
  • 3. 구조물 상태 모니터링(SHM, structural health monitoring)
  • 4. 산업용 IoT 및 R&D, 다양한 용도에 적용 가능
장점

  • 신축성 소재

  • mis-alignmen와 overstroke를 견딤

  • Shock & vibration을 견딤

  • 방진/방수 성능

    (IP68, IP67)

  • 움직이는 부품이 없음

  • 유지보수 필요 없음

  • 다양한 출력 신호 옵션

    (4 ~ 20mA standard 등)

  • Out-door 환경에 사용가능

제품
  • ElastiSense
  • Delfa

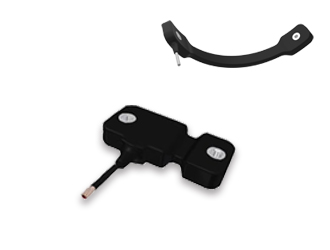

DS5

스트레인게이지
5mm 측정범위 120N Force at max displacement

  • Accuracy : 0.5% F.S.
  • Resolution : 0.01% F.S.
  • Sampling rate : 1000 samples/sec
  • 온도:-40~85℃ or 105℃
  • IP 등급 : IP68
  • 온도계수 : <0.01%F.S./℃
  • 무게: 50g

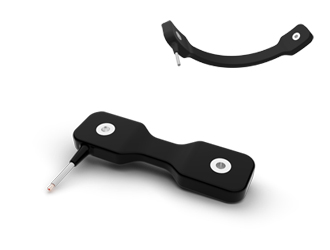

DS20

스트레인게이지
20mm 측정범위 120N Force at max displacement

  • Accuracy : 0.5% F.S.
  • Resolution : 0.01% F.S.
  • Sampling rate : 1000 samples/sec
  • 온도:-40~85℃ or 105℃
  • IP 등급 : IP68
  • 온도계수 : <0.01%F.S./℃
  • 무게: 76g

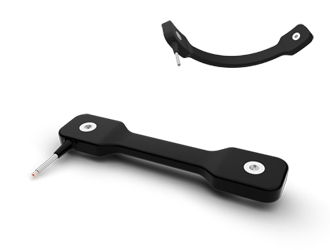

DS50

스트레인게이지
50mm 측정범위 120N Force at max displacement

  • Accuracy : 0.5% F.S.
  • Resolution : 0.01% F.S.
  • Sampling rate : 1000 samples/sec
  • 온도:-40~85℃ or 105℃
  • IP 등급 : IP68
  • 온도계수 : <0.01%F.S./℃
  • 무게: 84g

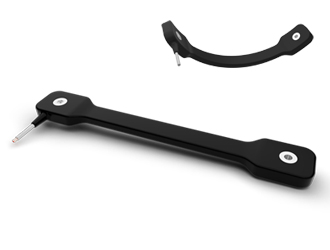

DS100

스트레인게이지
100mm 측정범위 120N Force at max displacement

  • Accuracy : 0.5% F.S.
  • Resolution : 0.01% F.S.
  • Sampling rate : 1000 samples/sec
  • 온도:-40~85℃ or 105℃
  • IP 등급 : IP68
  • 온도계수 : <0.01%F.S./℃
  • 무게: 97g

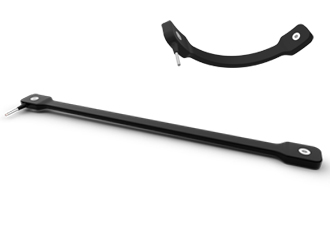

DS250

스트레인게이지
250mm 측정범위 120N Force at max displacement

  • Accuracy : 0.5% F.S.
  • Resolution : 0.01% F.S.
  • Sampling rate : 1000 samples/sec
  • 온도:-40~85℃ or 105℃
  • IP 등급 : IP68
  • 온도계수 : <0.01%F.S./℃
  • 무게: 136g

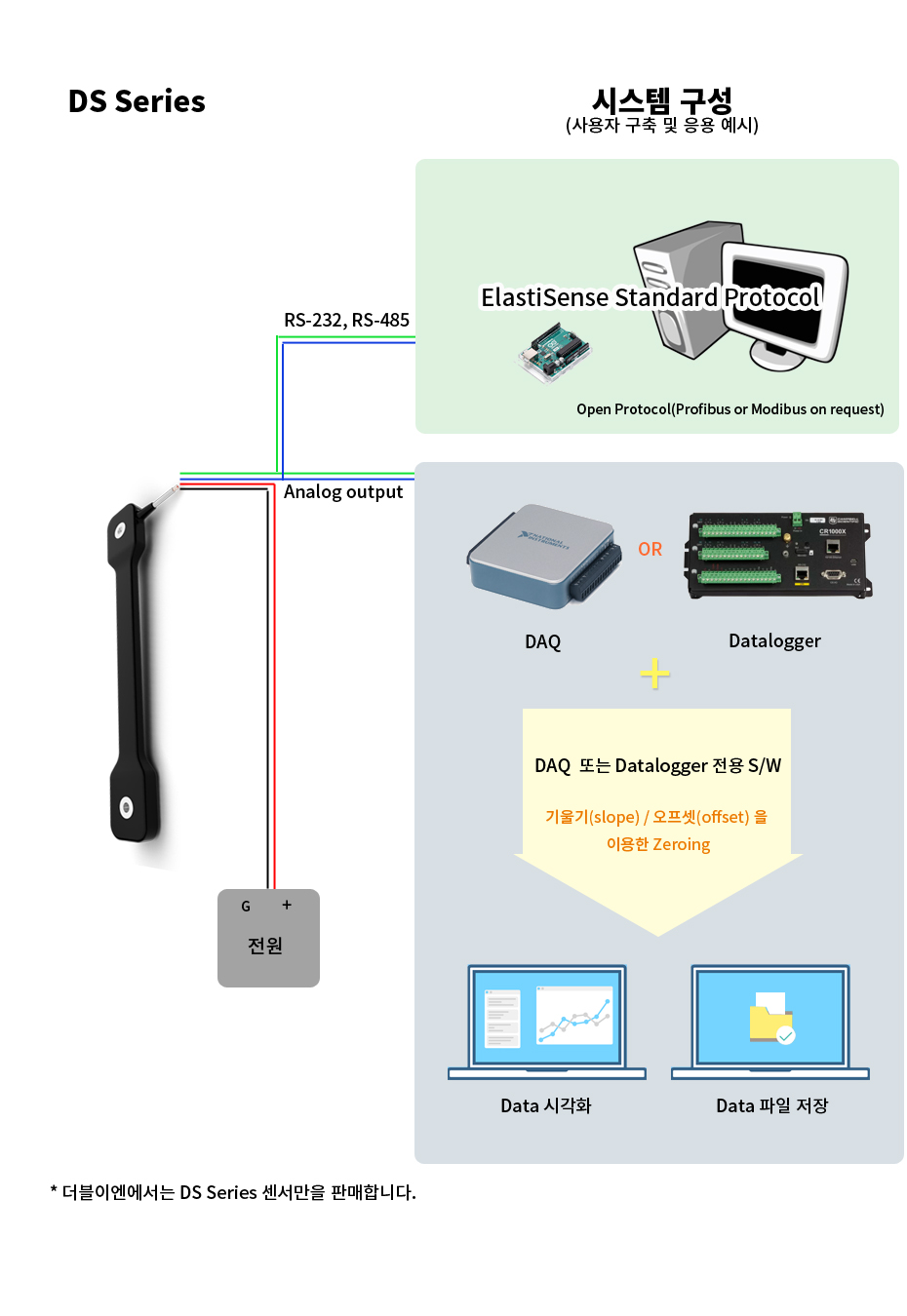

스트레인게이지 사용 예시

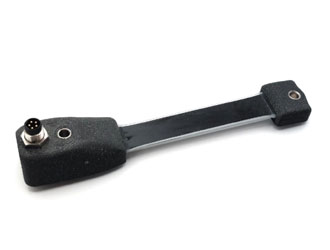

Industrial DST

변위센서
25mm/ 50mm/ 100mm 측정범위 12N 이하 Force when stretched 100%

  • 용도 : industrial
  • Accuracy : 0.5% F.S.
  • Resolution : 0.1% F.S.
  • Sampling Frequency: <1kHz
  • 사용온도:-55℃ ~ 80℃
  • IP 등급 : IP68(option)
  • 온도계수 : 0.08% or 0.01% F.S./℃
  • 무게: 25g

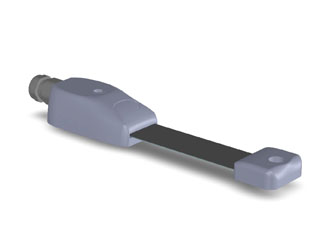

Mobile DST(저전력)

변위센서
25mm/ 50mm/ 100mm 측정범위 12N 이하 Force when stretched 100%

  • 용도 : IOT/mobile
  • Accuracy : 0.5% F.S.
  • Resolution : 0.1% F.S.
  • Sampling Frequency: <1kHz
  • 사용온도:-55℃ ~ 80℃
  • IP 등급 : IP68(option)
  • 온도계수 : 0.08% or 0.01% F.S./℃
  • 무게: 25g

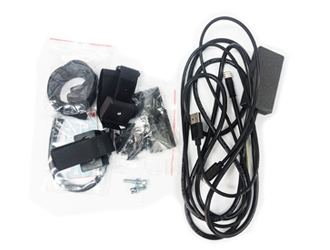

Accessories

변위센서

  • Programming Adapter(PRA-GPIO)
  • Mounting Kit

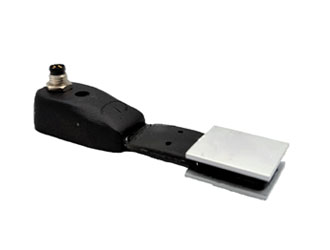

DLO(Force sensor)

포스센서
10N 측정범위

  • Accuracy : 2 % F.S.
  • Resolution : 1 % F.S.
  • Sampling Frequency: <1kHz
  • 사용온도:-55℃ ~ 80℃
  • IP 등급 : IP68(option)
  • 무게: 30g

Portable test kit

스트레인게이지
  • 선택가능한 센서 : DS와 EDS
  • SW : 시각화 그래프, txt 파일 저장
  • 크기 : 195 x 95 x 49 mm
  • 인터페이스 : widndows PC, USB
  • DAU(Data acquisition unit) 1pcs Sensor 1~2pcs Accessories
스트레인게이지 사용 예시
