- Display
- Analog Output / Relays
- USB, RS485
- ASCII or MODBUS Protocol
[더블이엔]은 Fiber optic temperature sensors 분야를 선도하는 독일 Optocon 한국 대리점입니다.
Optocon의 GaAs기반의 광섬유, One point 접촉식 온도센서 기술을 이용하여
EMI, MR, 플라즈마와 같은 가혹한 RF환경에서도 온도측정을 할 수 있으며
무상 소프트웨어를 제공하여 고객의 다양한 요구를 만족시킬 수 있는 온도측정 Solution입니다.
용도
MW(마이크로웨이브), MR(자기장), RF, EMI, HV(고전압), 방사선, 화학물질 환경에서 안정적으로 온도측정 가능
- 2. 의료기기 산업, 식품 및 음료산업 온도측정
- 3. 전력산업, 모터산업, 유화/정유산업 온도측정
- 4. 반도체 / 디스플레이 제조 장비 온도측정
- 5. 2차전지 / 연료전지 산업 온도측정
- 6. 극저온 환경, 초전도 산업 온도측정
장점
-
EMI, RF, MR, NMR의 영향을 받지 않음
-
비전도성 센서
광섬유방식 및 850nm GaAs 센서기술 -
가혹한 환경에 사용가능
Teflon 재질의 외피 -
빠른 응답속도 및 정확도
제품
- Monitoring solution
- Fiber sensors
- Accessories
- Software

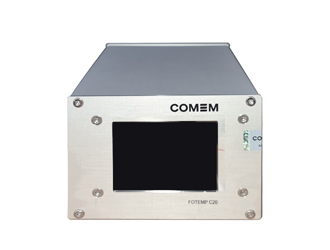

FOTEMP C20 (OEM-plus)
| 1, 2, 4 channel 채널수 | -200~300℃ 측정 온도 |
|
|
|

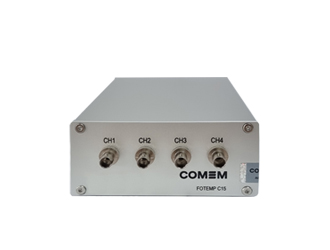

FOTEMP C15 (OEM)
| 1,2,4 channel 채널수 | -200~300℃ 측정 온도 |
|
|

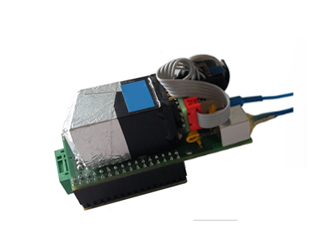

FOTEMP MN30 (FT-mini3)
| 1 channel 채널수 | -200~300℃ 측정 온도 |
|
|

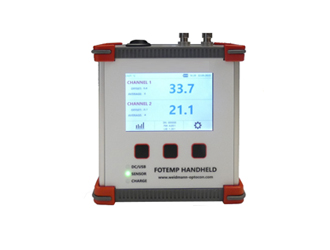

FOTEMP HD20 (Handheld)
| 1,2 channel 채널수 | -200~300℃ 측정 온도 |
|
|

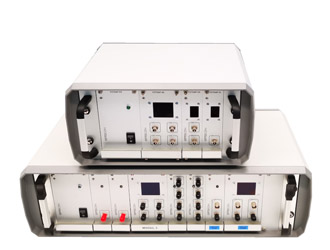

FOTEMP MS10 (FTMS)
| 1~40 channel 채널수 | -200~300℃ 측정 온도 |
|
|

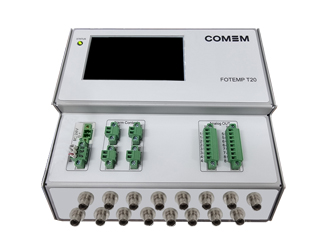

FOTEMP T20 (Trafo2)
| 2~16 channel 채널수 | -200~300℃ 측정 온도 |
|
|

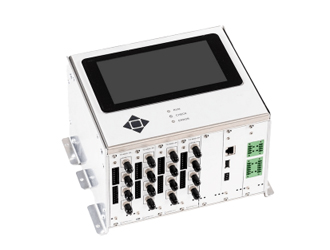

FOTEMP T30
| 2~16 channel 채널수 | -200~300℃ 측정 온도 |
|
|

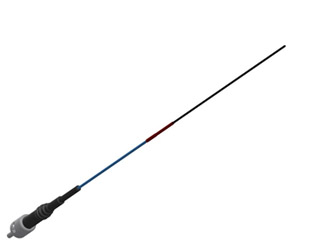

TS3
| 15 ~ 550mm Sensor tip | 1mm dia |
Application
|
|

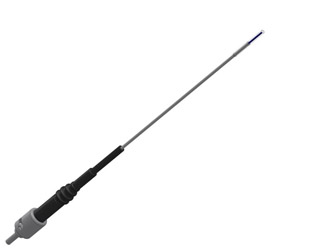

TS4
| 15 ~ 550mm Sensor tip | 1mm dia |
Application
|
|

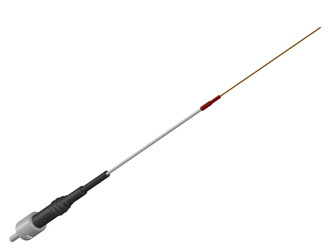

TS5
| 15 ~ 550mm Sensor tip | 0.55mm dia |
Application
|
|

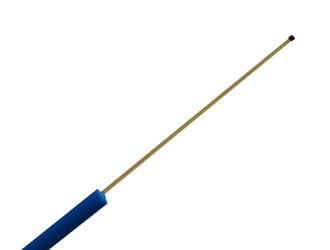

TS2p
| 2mm Sensor tip | 0.45mm dia |
Application
|
|

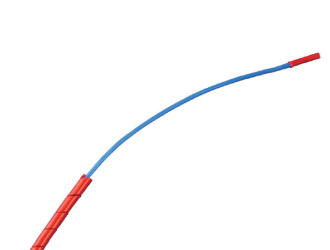

TST
| 10mm Sensor tip | 1.7mm dia |
Application
|
|

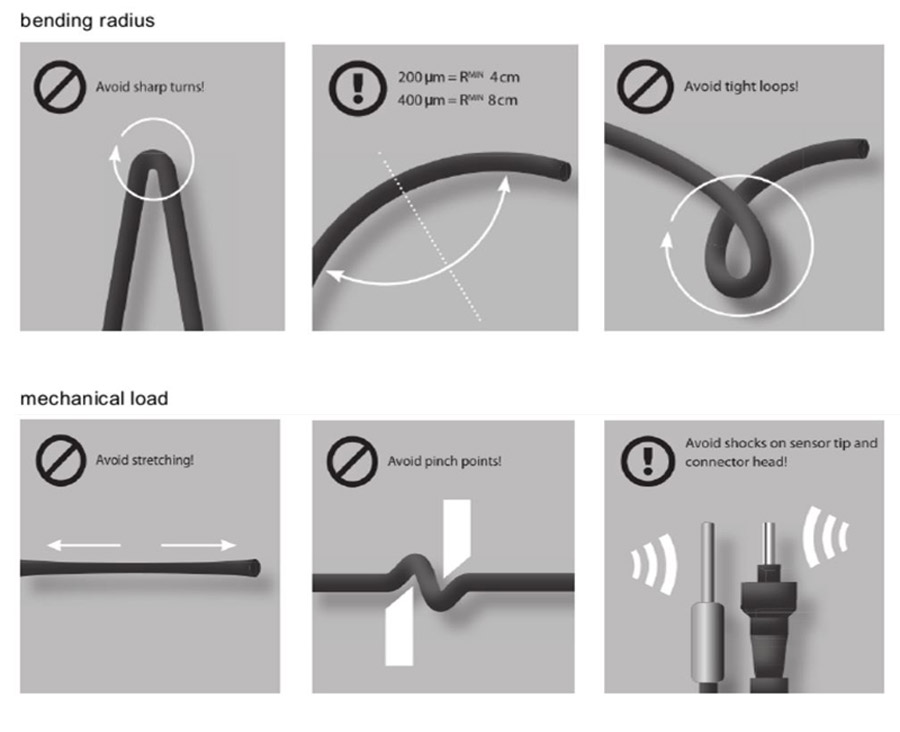

Fiber sensor 사용시 주의사항

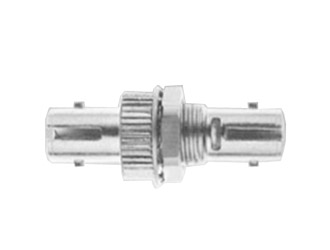

ST-ST connector

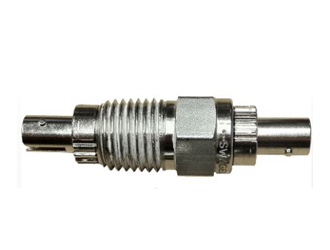

Optical Feedthrough

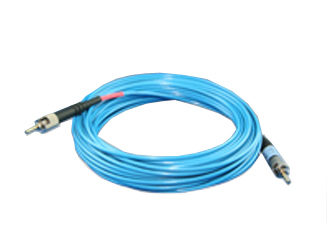

Extension cable

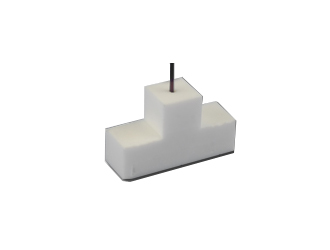

Bus bar adapter

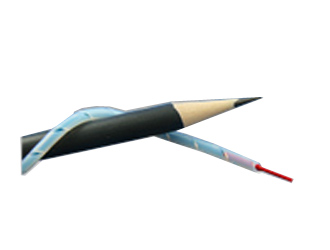

Spiral wrap

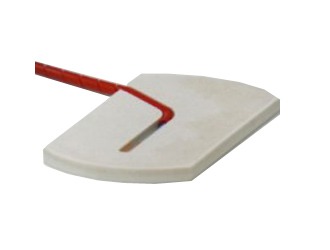

Smart Spacer

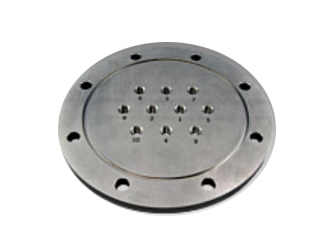

Tank wall plate

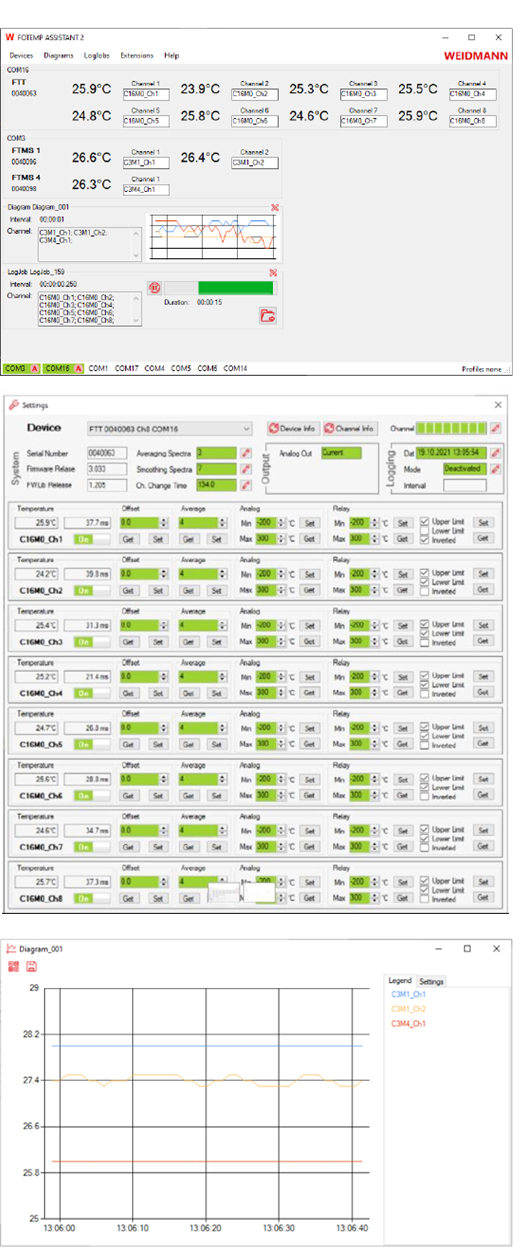

Software (FOTEMP-Assistant)
- 1. 무상제공
- 2. 데이터 로깅 - 그래프 및 측정값 저장기능(엑셀 호환파일)
- 3. One Point Calibration : 광섬유 교체 후 또는 사용 중 유저 calibration 가능 accuracy +/-1°C

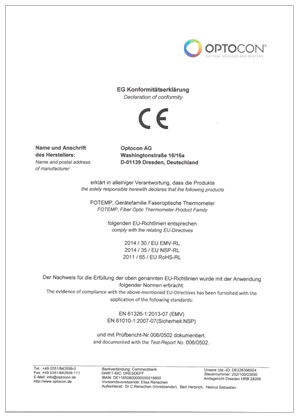

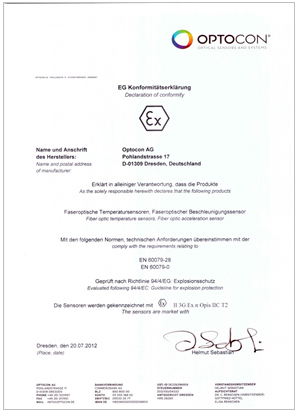

Certificate
References
| 회사명 | 산업군 |
| MR:comp GmbH, Germany | Medical environment |
| Indian Institute of Technology Madras, India | Microwave applications |
| MTB Mikrowellen Technik Bauwerkserhaltung Holzschutz GmbH, Germany | Wood drying |
| ALSTOM Power Service Ltd., Switzerland | Generator and transformer |
| FUJIFILM Manufacturing Europe B.V., The Netherlands | High voltage environments |
| Gerhard Kurz GmbH, Germany | Electric motors |
| P** | 반도체 장비 |
| 세*대학교 | 마이크로웨이브 R&D |
| 대*** | 고전압(HV)전력케이블 품질검사 |
| 인*대학교 | 의료기기 온도측정 |
| 미**** | 반도체 장비 |
| 한****소 | 케이블 EMI |
| 전*대학교 | Wood drying |
FAQ
1. 센서는 어떻게 사용하나요?
접촉식 센서로 측정물에 직접 닿아야 온도 측정이 가능합니다.
2. ONE POINT 광섬유 온도센서는 어떤 원리로 작동하나요?
반도체소자(GaAs crystal)의 온도에 따른 굴절율 변화는 반사된 빛의 파장 변이를 일으킵니다. 이러한 변화를 분광기를 통해 분석하여 온도를 측정합니다.
3. 일반 전기식 온도센서와 비교했을 때 차이점은 무엇인가요?
광섬유온도센서는 빛을 매개체로 사용하며 케이블은 전기가 통하지 않는 부도체이므로 EMI, RF, MR의 영향을 받지 않습니다.
4. 센서의 측정 정확도는 어느 정도인가요?
±0.2 ~ ±1℃ (standard deviation) 입니다.
5. 측정 가능한 온도 범위는 어떻게 되나요?
-200 ~ 300℃ 입니다.
6. 센서의 직경과 설치 공간은 어느 정도인가요?
probe diameter: 0.45 ~ 1.3mm 이며 자세한 사양은 게시판에 문의 주시기 바랍니다.
7. 센서의 내구성(내열, 내습, 내화학성)은 어떻게 되나요?
센서는 Polyimide, PTFE 소재로 내열(300도), 내화학성, 내습성이 강합니다.
8. 어떤 환경에서 사용이 가능한가요?
전기식 온도센서는 사용할 수 없는 Microwave, RF, MRI 등 강한 자기장, 고온, 고압 환경에서 사용 가능합니다.
