제품소개

YIG Film / MO센서
[더블이엔]은 자기광학센서 분야를 선도하는
독일 Matesy GmbH 의 한국 대리점입니다.
Matesy社의 YIG(Yttrium Iron Garnet) 및 도핑된 YIG와 같은 단결정 강자성 재료는 마이크로파 손실이 매우 낮기 때문에 마이크로파 기술 장치에 사용됩니다.
용도

YIG Film은 기판으로 사용되거나 마그노닉 및 스핀트로닉 장치의 패터닝에 사용할 수 있습니다.

    1. YIG Films on GGG(epitaxial grown single crystalline yttrium iron garnet)
    • electronically tunable delay line and phase shifter
    • magneto optical isolators and circulators
    • Bragg cell modulators
    • Magnonics
  • 2. YIG single crystal and iron garnet balls
    • YIG oscillator
  • 3. MO sensors : magneto-optical sensors (Bi doped YIG)
    • 자성체의 자기장을 접촉식으로 시각화
    • 마그네틱 엔코더 / 전기강판 구조 시각화 검사
    • 자기잉크 / 포렌식 / 위폐감별
    • 영구자석 시각화 검사
    • 5가지 종류의 센서로 다양한 자성체에 대응
  • 4. NdFeB, SmCo, Ferrit, AlNiCo magnets
    • 고품질 영구 자석에 대응
제품
  • YIG Films on GGG (LPE 방식)
  • YIG single crystal and iron garnet balls
  • MO sensors : magneto-optical
  • NdFeB, SmCo, Ferrit, AlNiCo magnets

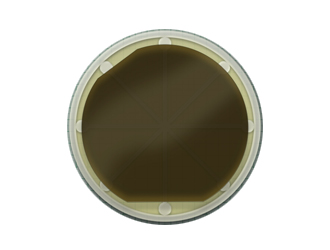

YIG Films

YIG film
3인치 웨이퍼 크기

Specification

  • Thickness range: 100nm, 200nm, 1µm – 20µm
  • Surface roughness (RMS): 0,5nm
  • FMR linewidth (FWHM): 2Oe bei 10GHz
  • Thickness variation (80%, central):1%
  • Optical polishing on one side (coated on both sides upon request)
  • GGG substrate thickness: 0.5 ± 0.05 mm
  • Crystallographic orientation: (111), ((100) on request)

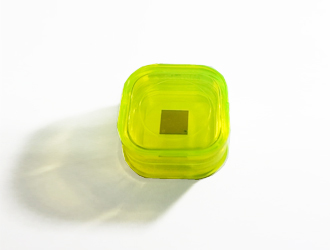

YIG Films

YIG film
10mm X 10mm 정사각형 크기

Specification

  • Thickness range: 100nm, 200nm, 1µm – 5µm
  • Surface roughness (RMS): 0,5nm
  • FMR linewidth (FWHM): 2Oe bei 10GHz
  • Thickness variation (80%, central):1%
  • Optical polishing on one side (coated on both sides upon request)
  • GGG substrate thickness: 0.5 ± 0.05 mm
  • Crystallographic orientation: (111), ((100) on request)

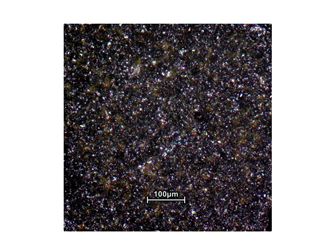

YIG single crystal

YIG
정육면체 형상 0.5 mm size

Application

  • the construction of electronically tunable oscillators (YIG oscillator) and filters

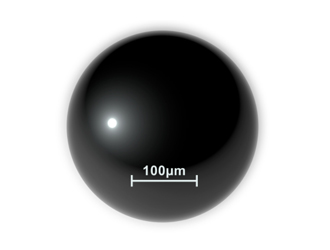

YIG single crystal

YIG
구형 형상 0.25 mm size

Application

  • the construction of electronically tunable oscillators (YIG oscillator) and filters

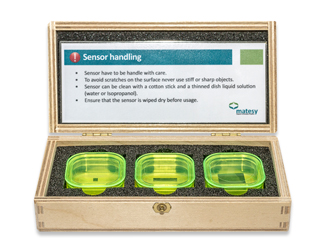

Sensor type A

MO sensor
자기광학 시각화 센서 특징

Application

  • 엔코더
  • 전기강판
  • 포렌식
  • 신용카드

Sensor type B/C

MO sensor
자기광학 시각화 센서 특징

Application

  • 영구자석
  • 엔코더
  • 복합자성체

Sensor type D

MO sensor
자기광학 시각화 센서 특징

Application

  • Soft magnetics
  • 전기강판
  • 화폐포렌식
  • 자기잉크

Sensor type E

MO sensor
자기광학 시각화 센서 특징

Application

  • 강자성체( upto 1T)
  • 다극 강자성체

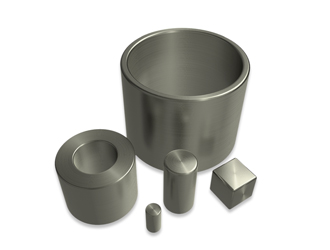

NdFeB, SmCo, Ferrit, AlNiCo magnets

0.01Am² - 10Am² Magnetic moment

  • Open remanence: ± 1%
  • Magnetic angle: up to ± 0.1°
  • North-south effect if required
