- 800~900 nm 범위
- standard 5종
- 길이 2.75m
- 온도:-40~250°C
- LC/APC커넥터
- PTFE tubing
- IP67, 2bar
- * 500°C이하 출시예정
[더블이엔]은 광섬유 브래그격자 센서 분야를 선도하는
독일 Fisens社의 한국 대리점입니다.
독일 Fisens社의 한국 대리점입니다.
초소형의 FiSpec 시리즈는 FBG(Fiber bragg grating) 기반의 분포방식(distributed) 광섬유센서로
작고 가벼우나 놀라운 분광 분석 성능을 통합하고 있어
한정된 공간을 가진 수많은 응용분야에 폭넓게 적용할 수 있습니다.
작고 가벼우나 놀라운 분광 분석 성능을 통합하고 있어
한정된 공간을 가진 수많은 응용분야에 폭넓게 적용할 수 있습니다.
용도
FBG(Fiber Bragg Grating) 분산방식 광섬유센서 – Fisens
측정원리 : ∆temperature, ∆strain
- 2. 변형 측정 (Strain measurement)
- 3. 온도 측정 (Temperature measurement)
- 4. 힘 측정 (Force measurement)
- 5. 압력 측정 (Pressure measurement)
- 6. 곡률 및 변위감지 (Curvature and displacement Detection)
장점
1. FBG Sensors
-
높은 내구성과 내열성의 광섬유소재
-
전자파(RF, EMI)의 영향을 받지 않음
-
폭발 및 방사선 환경에서 안전하게 사용
-
최대 25개의 센서를 한줄의 센서체인에 배치 가능
2. Interrogator
-
작고 가벼운 디자인
-
SW, 통신용 프로토콜, 샘플코드 무상제공
-
손쉬운 설치/통합
-
경제적인 가격
제품

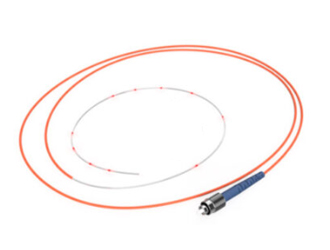

- FBG Sensors
- Interrogator
- Software

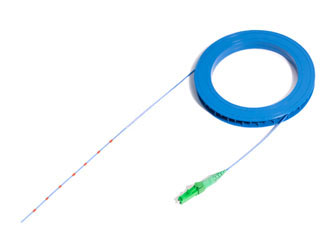

FITEMP(온도용) – TPF
| 최대 25개 센서 갯수 | 최소 1mm FBG 센서 간격 |
|
|
|
FITEMP TPF 표준센서 5종 (FBG센서 20개/ 1줄 )
Custom sensor는 대량주문 시 가능
Custom sensor는 대량주문 시 가능

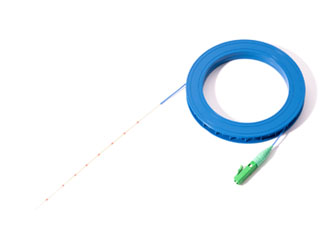

FISTRAIN(스트레인용) – SBF
| 최대 25개 센서 갯수 | 최소 1mm FBG 센서 간격 |
|
|
FISTRAIN SBF 표준센서 7종 (FBG센서 2개,5개,10개/ 1줄 )
Custom sensor는 대량주문 시 가능
Custom sensor는 대량주문 시 가능

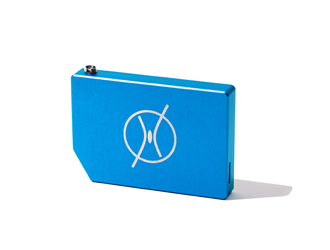

FiSpec FBG X 100
| 1채널 채널수 | 30개 최대 FBG센서 |
|
|

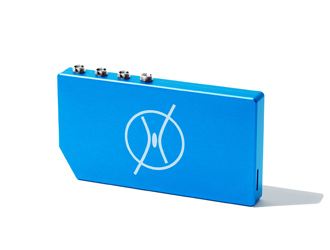

FiSpec FBG X 400
| 4채널 채널수 | 120개 최대 FBG센서 |
|
|

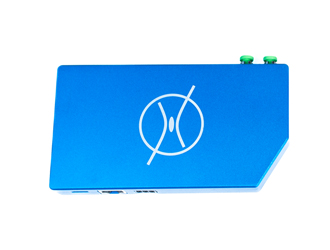

FiSpec FBG X 1000-2
| 1채널 채널수 | 2개 광섬유 port |
|
|

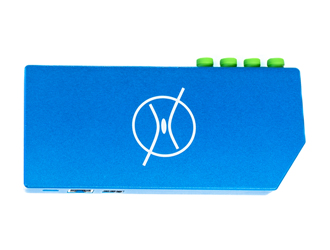

FiSpec FBG X 1000-4
| 1채널 채널수 | 4개 광섬유 port |
|
|

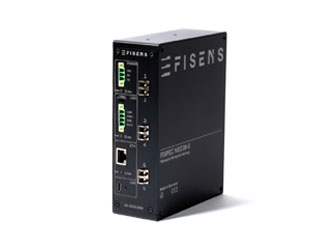

FiSpec NEO30
| NEO30-6 / NEO30-12 Type | 6 / 12 채널수 |
|
|

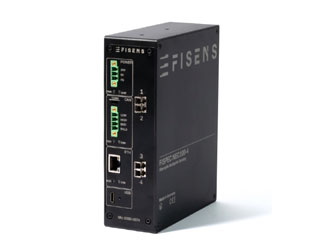

FiSpec NEO100
| NEO100-2 / NEO100-4 Type | 2 / 4 채널수 |
|
|

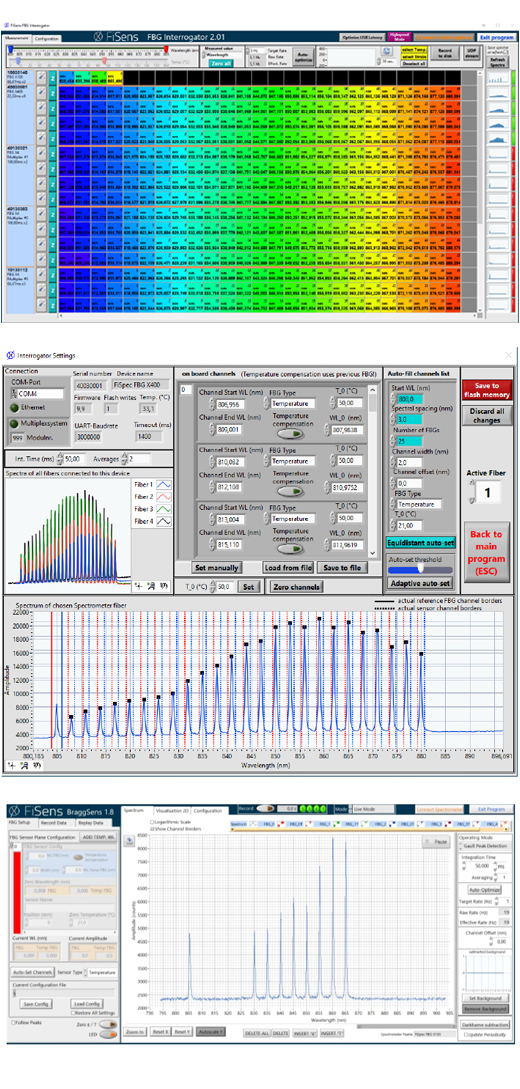

Software
- 1. 전용 소프트웨어(무상제공)
- 2. 데이터로그 (엑셀호환 등)
- 3. SW용 프로토콜 / 샘플코드 제공
- 4. FiSens FBG-Interrogator / FiSens BraggSens
FAQ
1. FBG 센서는 어떻게 사용하나요?
접촉식 센서로 측정물에 직접 닿아야 온도 및 스트레인 측정이 가능합니다.
2. FBG 센서는 어떤 원리로 작동하나요?
광섬유 내부의 Bragg Grating이 광섬유를 통과하는 빛의 특정 파장을 반사하는 원리입니다. 온도와 스트레인에 따라 반사되는 파장의 변화량을 분광기(spectrometer)로 측정하여 계산합니다.
3. FBG센서의 변화량(Δ)이란 무엇인가요?
온도의 경우 일반적인 온도측정이 아닌 기준 온도를 설정하여 처음보다 온도가 얼마나 변했는지(ΔT)를 측정하는 센서입니다.
스트레인 역시 기준을 설정하고 설정한 값에 대해 브래그 파장의 변화량((ΔS)을 가산하여 스트레인을 출력합니다.
4. 전기식 센서와 비교했을 때 가장 큰 차이점은 무엇인가요?
전자기 간섭에 의한 노이즈 발생이 없어 전기센서가 사용할 수 없는 환경에 사용 가능합니다.
광섬유 한 줄에 여러 개의 FBG센서를 제작할 수 있어 한정된 공간에서 분산형 센싱을 할 수 있습니다.
5. 850nm(독일 FiSens) 와 1550nm FBG센서의 중요한 차이는?
850nm : 전송거리(수백 m), 비용(인테로게이터 가격이 상대적으로 저렴, 경제성 우수)
1550nm : 전송거리(수십 km ), 비용(인테로게이터 가격이 높음)
6. FBG 스트레인 센서에서 온도보상(temperature compensation)은 무엇인가요?
FBG센서는 온도와 스트레인을 동시에 측정하기 때문에 두가지 중 하나를 측정하기 위해서 두가지 요인을 decoupling 해야 합니다.
온도보상(temperature compensation)이란 온도센서에서 측정된 파장변화량을 스트레인센서의 측정값에 가감하여 보상하는 것으로 마치 스트레인센서에서 노이즈를 제거하는 개념입니다.
이러한 계산작업은 인테로게이터와 SW가 수행합니다.
온도변화가 심한 환경에서 스트레인을 측정할 경우 온도보상이 필요한 FBG센서는 SBF, STL 등이 있습니다.
7. 온도센서와 스트레인센서의 설치 방법차이는 무엇인가요
온도센서(예 TPF)는 측장대상물 표면에서 열전달이 좋도록 표면에 밀착합니다.
스트레인센서(예 SBF)는 측정물 표면재질에 적합한 에폭시 글루로 접착합니다.
8. 측정 가능한 온도와 스트레인 범위는 어떻게 되나요?
온도센서(예 TPF): -40 ~ 250°C (long-term)
스트레인센서(예 SBF): -10,000 ~ +10,000 µm/m (long-term)
이 외의 다른 범위 제품은 준비 중이며 문의 바랍니다.
9. FBG 센서의 측정 정확도는 어느 정도인가요?
Interrogator NEO 100 : 1 °C, 10 µm/m
Interrogator NEO 30 : 2 °C, 20 µm/m
10. 전자파(EMI)나 RF 간섭에 영향을 받지 않는 이유는 무엇인가요?
독일 FiSens사의 850nm FBG 센서는 빛이 신호전달 매개로 광섬유가 도파관 역할을 합니다. 그리고 센서 및 케이블 재질은 전기가 통하지 않는 부도체이므로 RF, EMI, MR의 영향을 받지 않습니다.
